碳納米管是一種潛力巨大的超級材料，是構(gòu)建未來超強(qiáng)結(jié)構(gòu)和碳基半導(dǎo)體器件的理想核心基礎(chǔ)材料。將碳納米管組裝成宏觀體(如纖維、薄膜和泡沫等)是實(shí)現(xiàn)碳納米管宏量應(yīng)用的重要途徑之一。

　　碳納米管纖維是碳納米管的一維連續(xù)組裝體，其不僅可以單獨(dú)使用，而且可以通過編織形成二維薄膜或者三維編織結(jié)構(gòu)，成為最受關(guān)注的碳納米管宏觀體。近二十年來，人們致力于開發(fā)碳納米管纖維連續(xù)紡絲工藝，揭示碳納米管纖維的工藝-結(jié)構(gòu)-性能關(guān)系，并且開發(fā)碳納米管纖維的工程應(yīng)用等。

    現(xiàn)有的大量研究已經(jīng)表明，碳納米管纖維在結(jié)構(gòu)功能一體化復(fù)合材料、纖維狀能源器件、人工肌肉以及輕質(zhì)導(dǎo)電線纜等方面具有非常廣泛的應(yīng)用前景。然而遺憾的是，從納米尺度的單根碳納米管到宏觀尺度的碳納米管纖維，碳納米管在力、電、熱等性能上發(fā)揮的效率甚至不到10%，限制了碳納米管纖維的工程化應(yīng)用。理解和明晰碳納米管纖維的工藝-結(jié)構(gòu)-性能關(guān)系是進(jìn)一步提升碳納米管纖維性能的關(guān)鍵。

　　中國科學(xué)院蘇州納米技術(shù)與納米仿生研究所研究員李清文團(tuán)隊(duì)自2007年成立以來，在碳納米管纖維領(lǐng)域開展了大量的基礎(chǔ)研究與應(yīng)用開發(fā)工作。近期，該團(tuán)隊(duì)?wèi)?yīng)邀在《先進(jìn)材料》(Advanced Materials)期刊撰寫綜述文章(DOI:10.1002/adma. 201902028)，系統(tǒng)回顧過去近二十年來人們在碳納米管纖維基本物性研究方面開展的工作，并對碳納米管纖維未來的發(fā)展關(guān)鍵做了展望。

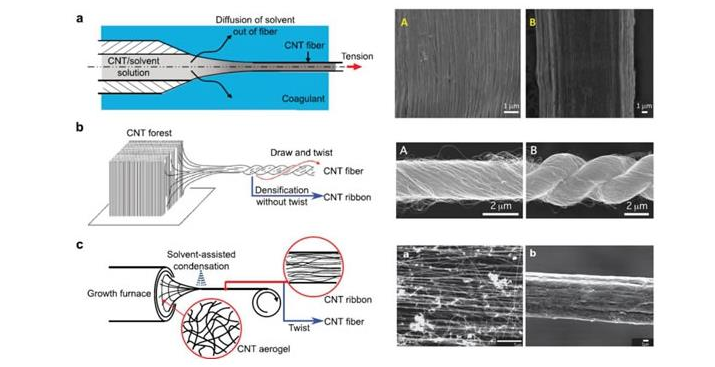

　　回顧碳納米管纖維的發(fā)展歷程可以發(fā)現(xiàn)，我國在國際上較早開展碳納米管纖維研究。2000年，法國科學(xué)家首次報(bào)道了通過濕法紡絲工藝，制備碳納米管含量高達(dá)50%以上的連續(xù)纖維材料，拉開了碳納米管纖維研究的序幕。2002年，清華大學(xué)教授吳德海團(tuán)隊(duì)和美國倫斯勒理工學(xué)院教授P. M. Ajayan合作，首次報(bào)道了利用浮動(dòng)化學(xué)氣相沉積方法制備直徑約為300至500微米的碳納米管束，其長度達(dá)到20厘米；同年，清華大學(xué)教授范守善團(tuán)隊(duì)首次報(bào)道了從碳納米管陣列拉絲制備碳納米管纖維的方法；2004年，我國科學(xué)家李亞利在英國劍橋大學(xué)訪學(xué)期間，與Alan Windle教授合作，實(shí)現(xiàn)了浮動(dòng)催化化學(xué)氣相沉積法連續(xù)制備碳納米管纖維。期間，美國科學(xué)家報(bào)道了濕法制備純碳納米管纖維工藝。2018年，清華大學(xué)教授魏飛團(tuán)隊(duì)報(bào)道了厘米級碳納米管管束，其強(qiáng)度達(dá)到80 GPa。總體來看，自2000年左右科學(xué)家成功實(shí)現(xiàn)碳納米管在宏觀尺度的纖維組裝后，碳納米管纖維的研究迅速興起，并在20年的發(fā)展中大體經(jīng)歷了三個(gè)發(fā)展階段：(1)碳納米管纖維紡絲方法的探索階段——基于凝固過程的濕法紡絲、利用碳納米管垂直陣列的抽絲紡紗以及基于生長過程預(yù)形成碳納米管凝膠的直接紡絲成為當(dāng)前最主要的制備方法；(2)針對碳納米管纖維宏量連續(xù)制備、基本性能提升以及功能特性開發(fā)的快速發(fā)展階段；(3)當(dāng)前碳納米管纖維的發(fā)展已進(jìn)入到產(chǎn)業(yè)應(yīng)用的攻關(guān)階段，如何啃下硬骨頭需要科研工作者以及產(chǎn)業(yè)界的共同努力。

　　基于不同的紡絲方法，碳納米管纖維展現(xiàn)出極為豐富的組裝結(jié)構(gòu)。相比于其微觀結(jié)構(gòu)，碳納米管在纖維中的取向度、緊密度、糾纏度，在纖維徑向的分布差異、表面形貌等結(jié)構(gòu)特性更加決定了纖維的宏觀物性。更為重要的是，如果在改進(jìn)纖維組裝結(jié)構(gòu)的基礎(chǔ)上，對管間的力、電、熱的傳遞進(jìn)行有效調(diào)控，是提高纖維性能、充分發(fā)揮單根納米管性能的關(guān)鍵所在。

　　在該研究進(jìn)展的綜述中，作者分別對碳納米管纖維的力、電、熱性能進(jìn)行了全面的闡述。在力學(xué)性能方面，目前可以通過溶劑致密化、機(jī)械致密化、逐級牽伸、纖維內(nèi)引入聚合物網(wǎng)絡(luò)結(jié)構(gòu)、管間誘導(dǎo)共價(jià)連接等方法實(shí)現(xiàn)纖維斷裂強(qiáng)度和彈性模量的顯著提升。另一方面，纖維內(nèi)極為豐富的界面結(jié)構(gòu)帶來了多樣化的能量耗散過程，使得碳納米管纖維(以及薄膜和復(fù)合材料)展現(xiàn)出傳統(tǒng)碳纖維所不具備的阻尼、蠕變等動(dòng)態(tài)力學(xué)特性，實(shí)現(xiàn)了剛?cè)岵?jì)的雙功能結(jié)合。此外，纖維的紗線結(jié)構(gòu)以及獨(dú)特的柔性，則在旋轉(zhuǎn)驅(qū)動(dòng)、生物電極等領(lǐng)域展現(xiàn)出獨(dú)特的優(yōu)勢。

　　碳納米管纖維還是優(yōu)良的“導(dǎo)”體。在導(dǎo)電特性上，通過摻雜手段拓寬管間電子躍遷通道后，纖維在比電導(dǎo)率性能上有望超越金屬導(dǎo)體的極限，在輕量化導(dǎo)線方向展現(xiàn)出發(fā)展優(yōu)勢；而通過與金屬的復(fù)合，基于碳納米管快速導(dǎo)熱的性能，能夠大幅度提高復(fù)合導(dǎo)體的極限載流能力，在未來超大電流的應(yīng)用中有望取代傳統(tǒng)金屬導(dǎo)體。在導(dǎo)熱特性上，由于獨(dú)特的組裝特性，纖維表面的熱輻射尤為顯著，導(dǎo)致在實(shí)際測量中表觀熱導(dǎo)率與實(shí)際熱導(dǎo)率間存在巨大差異，并且前者隨樣品尺寸增加而快速發(fā)散。為此，除了優(yōu)化纖維結(jié)構(gòu)以改進(jìn)管間聲子輸運(yùn)之外，進(jìn)一步發(fā)展測試方法也是碳納米管纖維導(dǎo)熱研究的重要內(nèi)容。

　　在該綜述中，作者分別對力、電、熱性能相關(guān)的理論研究進(jìn)行了介紹，指出未來纖維性能的進(jìn)一步提高以及產(chǎn)業(yè)化實(shí)現(xiàn)的基礎(chǔ)，依然在于對加工—結(jié)構(gòu)—性能三者內(nèi)在關(guān)系的深入認(rèn)識(shí)。盡管碳納米管纖維物性已有一系列突破、器件應(yīng)用取得多項(xiàng)成功，從源頭重新認(rèn)知纖維的紡絲工藝過程依然顯得尤為必要。
